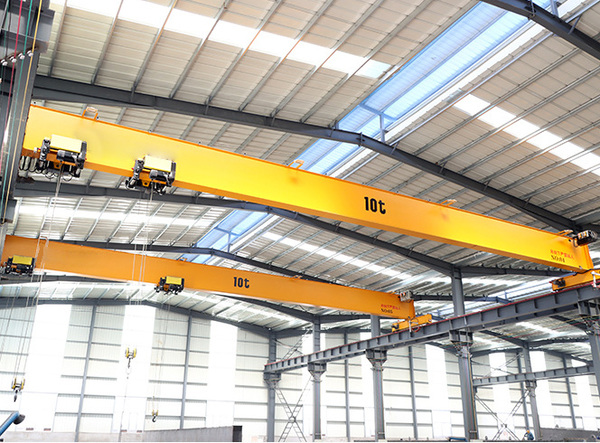

西安3~30t橋式起重機行車天車

橋式起重機介紹：

1. 起重機械運動原理：

• 起重機械的起升運動：起重機械的起升運動由起重機鉤和卷筒組成。電動機通過減速機驅動卷筒旋轉，使鋼絲繩纏繞在卷筒上，從而實現貨物的起升。起重機鉤與卷筒通過滑輪和鋼絲繩相連，當卷筒旋轉時，鋼絲繩會纏繞或解開，從而實現貨物的升降。
• 起重機械的橫向移動：起重機械的橫向移動由起重機車和鐵軌組成。

2. 橋式起重機的傳動機構是多質量的扭轉系統。但理論計算和試驗測定均表明，為了估算機構強度計算的**載荷，一般講傳動機構簡化為雙質量單自由度系統已能滿足工程精度的要求。為了解題簡單，也可將阻尼略去。
3. 橋式起重機阻轉矩一般可以認為是不變的。隨時間變化的形式取決于機構原動機的特性。 若驅動是交流繞線式電動機，一般啟動轉矩是隨機構速度增加而線性地減小了；若為電動機驅動，那么機構的啟動是依靠接入離合器。這時驅動轉矩是隨時間的增加而增長的，增長的時間決定于離合器的接入速度。
4. 由于轉動系統扭轉振動的固有頻率較高，因此扭轉振動的轉矩達到**值時間很短，一般是機構啟動時間的十分之一或幾十分之一。 因此，假定橋式起重機在這短時間內激勵力不變而帶來的誤差是不大的，對交流繞線式電動機來說，按此假定估算載荷偏大些。當機構用摩擦離合器啟動時，按直線增長。若按隨電動機轉速變化求解，可得到較精確的結果。

1. 機械部分：分為起升機構、小車運行機構和大車運行機構三部分。起升機構用于垂直提升貨物，小車運行機構用于運載橫向移動，大車運行機構用于在三維空間中垂直移動小車和貨物以運載和卸載貨物。
2. 金屬結構部分：由橋架和小框架組成。橋架是橋式起重機的基本部件，由主梁、端梁等部分組成。主梁跨過廠房，兩端用端梁連接，主梁外側設有行走平臺和安全欄桿。橋架上裝有大車驅動機構、電箱、升降機構、小車運行軌道和輔助線架。
3. 電氣部分：由電氣設備和電路組成。
