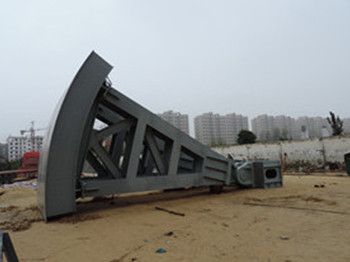

大壩弧形閘門
大型弧門閘門是擋水面為圓柱形部分的弧形面閘門。主要構成部分是轉動門體、啟閉設備以及埋設構件?；⌒伍l門沒有門槽設計，啟閉力小，力學條件有優勢，被廣泛用在各類水道上作為工作閥門來運行。
大型弧門閘門主橫梁采用比較多的方式是露頂式或寬高都比較大的弧形閘門；該產品支臂可分為直支臂和斜支臂兩種，每側的支臂一般是由兩根承壓構件組成，如果高度比較大，每側也可以用三根承壓構件。
大型弧門閘門支鉸是由連接臂的支鉸、固定軸和固定鉸座組成；鉸座是固定和建筑物上埋設構件連接，并傳力與基礎上。支鉸需要靈活運轉，安裝位置要高于下游水位線。一般使用圓柱鉸構造構造，是因為該構件制造和安裝非常方便，在實際使用中也非常普遍。
